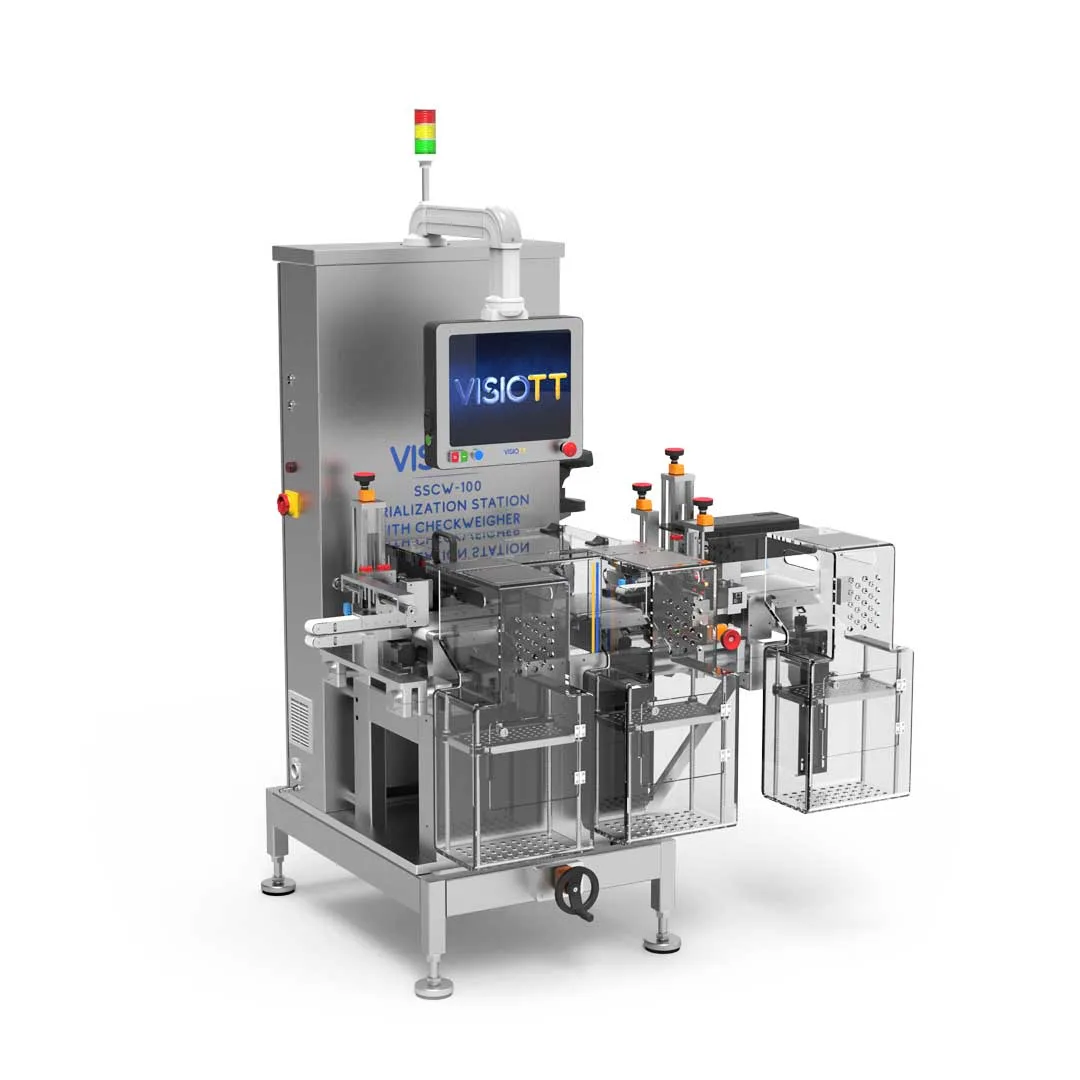

Станция сериализации с чеквейером SSCW-100
Многофункциональная станция для одновременной сериализации, взвешивания, верификации и отбраковки упаковок.
- Операция
- Сериализация
- Упаковка
- Лекарственные средства
- Управление
- VISIOTT Line Manager
- Конфигурация
- Под параметры линии
Преимущества
Возможности системы
Диапазон от 5 г до 1000 г с точностью до 0,01 г
Производительность до 300 штук в минуту
Проверка OCR/OCV
Печать и считывание 2D-кодов в движении
Закрываемые кабины отбраковки
Соответствие GMP, GAMP 5 и 21 CFR, часть 11
Характеристики
Подтверждённые параметры
Точная конфигурация уточняется по опросному листу и продукту заказчика.
Технические характеристики
| Диапазон измерения | от 5 г до 1000 г |
|---|---|
| Точность взвешивания | ±0,1 г |
| Повторяемость | 0,1 г |
| Производительность | 300 шт. /мин |
| Контроль длины изделия | Да |
| Технология печати** | CIJ,TIJ,TT |
| Разрешение печати (макс.) | 600 точек на дюйм |
| Верификационная оценка и распознавание текста | оптическое распознавание символов/OCV |
| Разрешение камеры | 1600 x 1200 пикселей (2 пикселя) |
| Напряжение / Частота | 110 В/220 В/50-60 Гц |
| Размеры (ШхГхВ) | 1190x1500x2240 мм |
| Материал рамы | Нержавеющая сталь |
| Способность отбраковки | Сжатый воздух |
| Соответствие требованиям МОЗМ, MID | Да |
| Соответствие требованиям GAMP 5 | Да |
| Соответствие требованиям 21 CFR, часть 11 | Да |
| ИБП | опционально |
| Wi-Fi | опционально |
Контроль
Что выявляет оборудование
- Нанесение или считывание идентификационных кодов
- Проверка качества и читаемости кода
- Отбраковка или остановка процесса при ошибке
Результат
Что получает линия
- Связанные с производственным заданием результаты операций
- Передача данных на уровень управления линией
- Настраиваемая интеграция с существующим оборудованием
Применение
Продукты и условия
- Лекарственные средства
- БАД
- Контроль комплектности упаковки
Описание
Как работает контроль
Модель сериализует и одновременно взвешивает упаковки для выявления недовеса или неправильной комплектности. Станция наносит Data Matrix и человекочитаемую информацию на два клапана, верифицирует её и отбраковывает упаковки, не соответствующие уровню качества. Высокоточный тензодатчик измеряет вес, отдельные кабины для брака закрываются на ключ. Русскоязычное программное обеспечение уровня L2 позволяет подключение к системам L3.
Поставка и сервис
Поддержка OS-Tech
- Анализ упаковки, кодов и требуемой производительности
- Проектирование интеграции и согласование интерфейсов
- Монтаж, пусконаладка, обучение и сервисное сопровождение
Подбор
Что потребуется для расчёта
- Уровень упаковки и геометрия продукта
- Тип, размер и место нанесения кода
- Скорость линии и алгоритм отбраковки
- Требуемые обмены с Level 2, Level 3 и внешними системами
Медиа
Фото и видео оборудования
Выберите материал в ленте предпросмотра.
Материалы
Документы и связанные материалы
- XLSОпросный лист Track&TraceСкачать Опросный лист Track&Trace
- WEBСервисное обслуживаниеПерейти к материалу Сервисное обслуживание
Монтаж, диагностика и обслуживание оборудования.
Вопросы
Что уточнить перед подбором
Оборудование гарантирует соответствие требованиям маркировки?
Станция предоставляет технические функции печати, проверки и обмена данными. Юридическое соответствие зависит от конфигурации, программной интеграции и требований конкретного проекта.
Можно ли встроить станцию в действующую линию?
Возможность интеграции определяется после проверки упаковки, скорости, свободного места, направления движения продукта и доступных интерфейсов.
