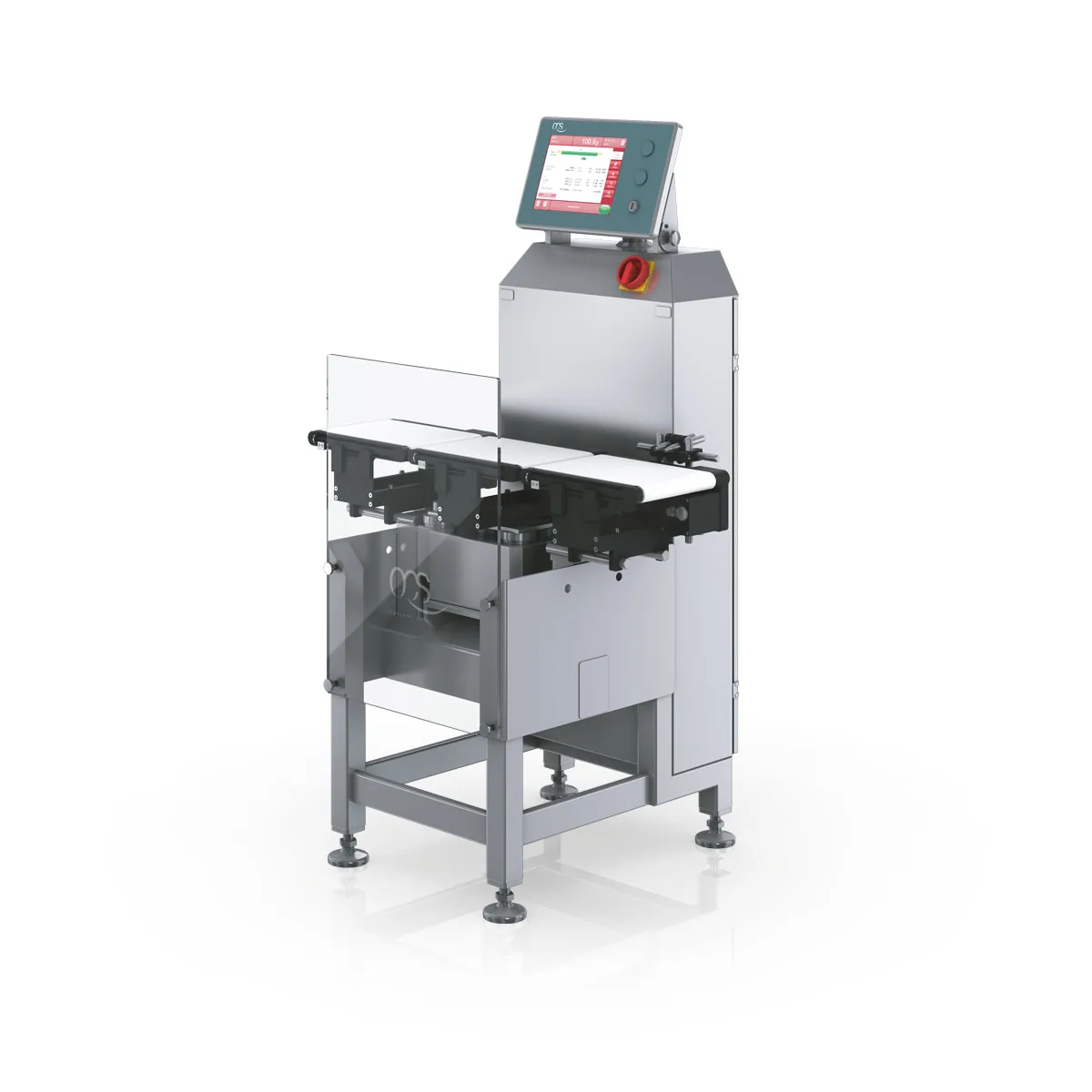

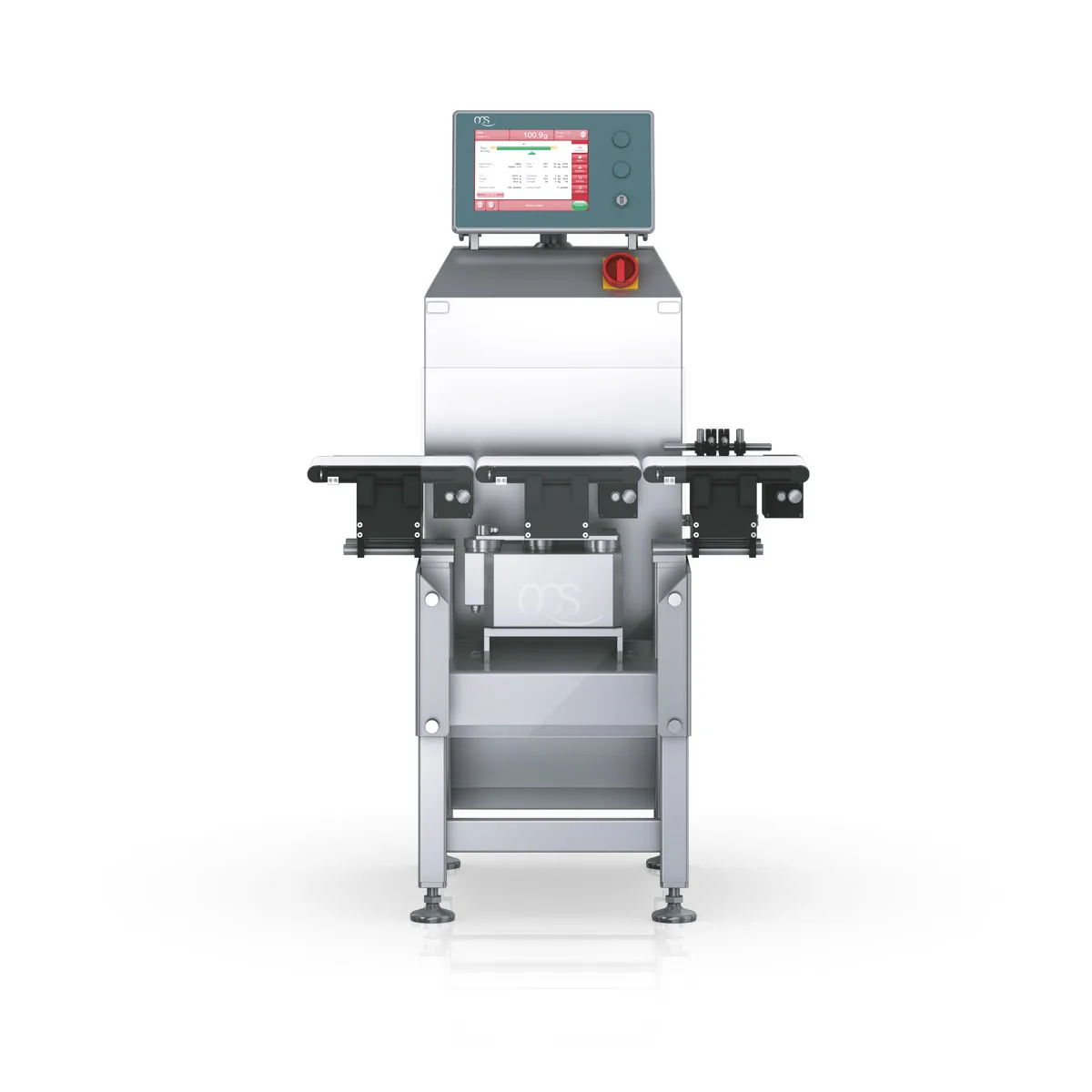

Чеквейер HC-M
Универсальный динамический чеквейер Wipotec HC-M для контроля массы, комплектности, сортировки и классификации продукции на линиях средней производительности.
- Производительность
- До 250 шт./мин
- Датчик
- EMFR
- Контроль
- 100% в потоке
- Исполнения
- Модульная серия
Преимущества
Возможности системы
Широкий выбор индивидуальных опций
Большая масса рамы гарантирует отсутствие вибраций

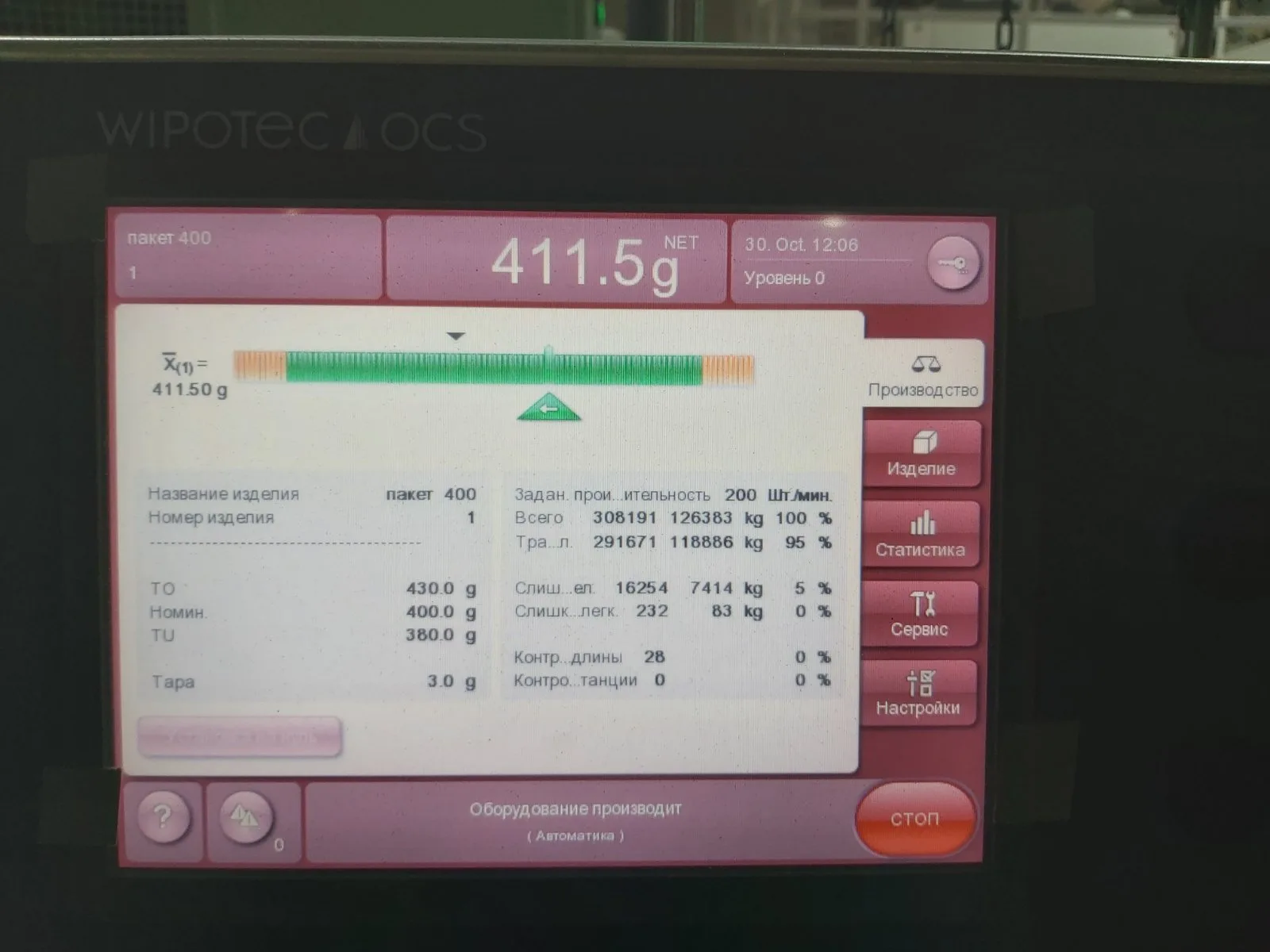

Удобный пользовательский интерфейс
Высокая надёжность оборудования
Высокая точность взвешивания
Изготовление под индивидуальные требования заказчика
Характеристики
Подтверждённые параметры
Точная конфигурация уточняется по опросному листу и продукту заказчика.
| Максимальная производительность | 250 шт./мин |
|---|---|
| Принцип измерения | EMFR |
| Корпус | Нержавеющая сталь |
| Задачи | Масса, комплектность, сортировка, классификация |
| Многолинейность | Double deck — специальная конфигурация |
Модельный ряд
Сравнение моделей
Исполнение выбирают по продукту, скорости, условиям мойки и дополнительным задачам контроля.
| Модель | Назначение |
|---|---|
| HC-M | базовая серия |
| HC-M-VA | IP65 |
| HC-M-MDi | вес + металл |
| HC-M-SL | до 60 кг |
| HC-M-MDi-SL | тяжёлые продукты + металл |
| HC-M-WD | IP69K |
| HC-M-WD-MDi | IP69K + металл |
| HC-M-WD-SL | IP69K, до 30 кг |
Предельные характеристики зависят от конкретной конфигурации и продукта.
Контроль
Что выявляет оборудование
- Недовес и перевес
- Отсутствие вложения или ошибка комплектности
- Передача сигнала системе отбраковки
Результат
Что получает линия
- Контроль каждой единицы без остановки потока
- Автоматическое выявление продукта вне заданных пределов
- Сбор результатов для контроля стабильности процесса
Применение
Продукты и условия
- Штучные продукты и упакованная продукция
- Поточный контроль массы и комплектности
Описание
Как работает контроль
Все весовые системы WIPOTEC-OCS используют промышленные весовые ячейки, работающие по принципу электромагнитной компенсации силы (EMFR).
Принцип действия EMFR основан на сочетании электрических и механических компонентов. Балансировочный механизм состоит из индикатора положения, контроллера и электромагнитного привода — катушки и постоянного магнита. По своей функциональности весовой датчик можно сравнить с простыми коромысловыми весами.
Когда на одну сторону коромысла помещают груз, противоположная сторона стремится выйти из магнитного поля. Индикатор положения фиксирует отклонение, после чего через катушку подаётся ток, необходимый для балансировки коромысла и сохранения его положения. Сила тока пропорциональна весу: измерение преобразуется в цифровой сигнал для дальнейшей обработки.

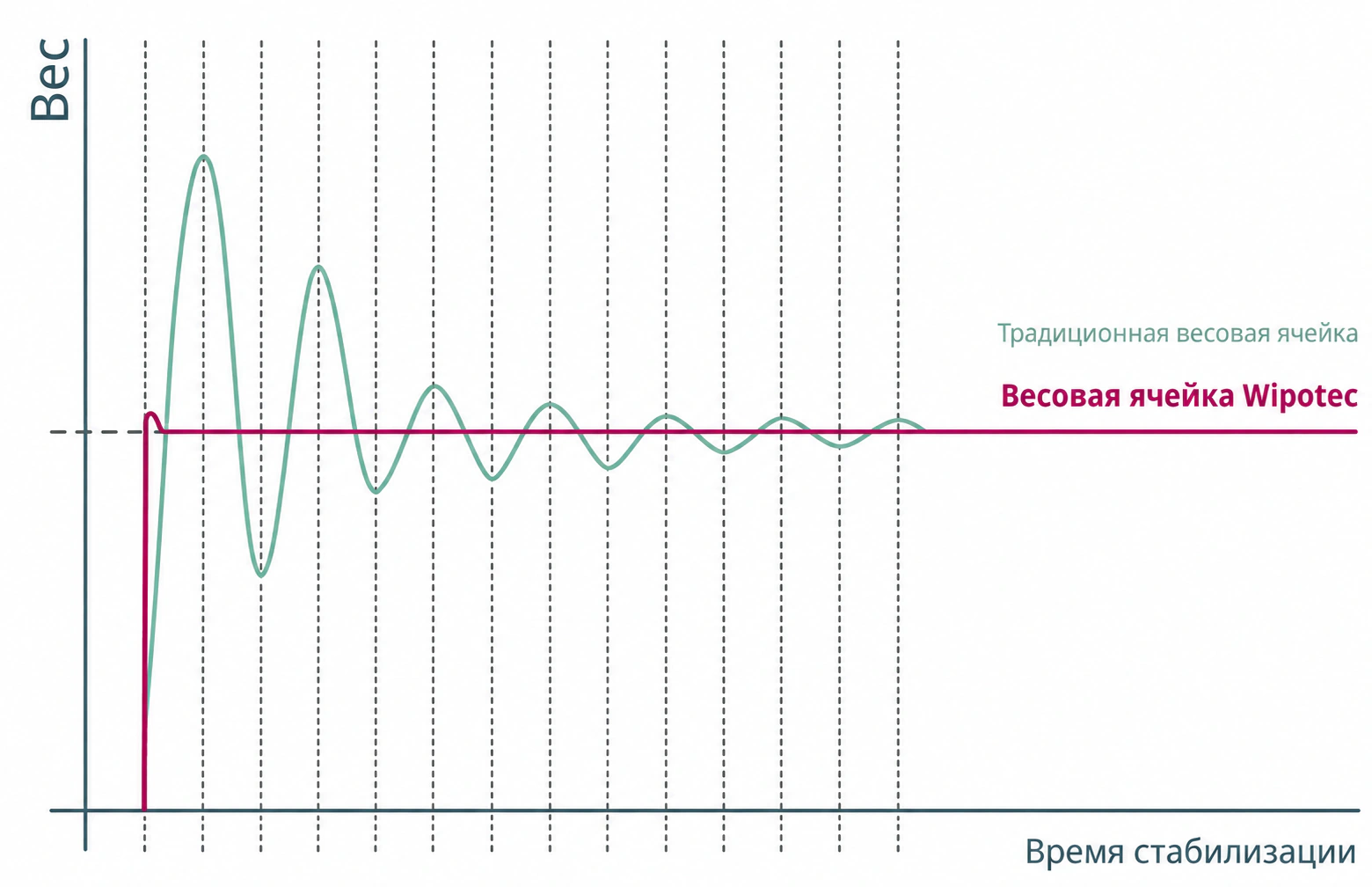

Решающее преимущество технологии — короткое время стабилизации веса, около 100 миллисекунд. По сравнению с традиционными тензодатчиками весовая ячейка EMFR значительно быстрее получает точный результат, поэтому подходит для высоких скоростей движения продукции.
В весовой ячейке EMFR нет изнашиваемых частей, что упрощает обслуживание. Точность взвешивания сохраняется при изменении влажности и температуры в помещении. Благодаря этому решения WIPOTEC-OCS на основе EMFR занимают технологически лидирующие позиции в сегменте высокоскоростного динамического взвешивания.
Поставка и сервис
Поддержка OS-Tech
- Подбор конфигурации по продукту и линии
- Испытание образцов и согласование достижимых параметров
- Монтаж, пусконаладка и обучение
- Гарантийное и плановое сервисное обслуживание
Подбор
Что потребуется для расчёта
- Минимальная, номинальная и максимальная масса
- Размеры, форма и устойчивость продукта
- Скорость линии и шаг между продуктами
- Условия мойки и требуемая степень защиты
- Доступное место, высота конвейера и направление движения
- Требуемая отбраковка, интерфейсы и формат данных
Медиа
Фото и видео оборудования
Выберите материал в ленте предпросмотра.
Материалы
Документы и связанные материалы
- XLSОпросный лист для пищевых производствСкачать Опросный лист для пищевых производств
- WEBОфициальная страница WipotecПерейти к материалу Официальная страница Wipotec
- WEBСервисное обслуживаниеПерейти к материалу Сервисное обслуживание
Монтаж, диагностика и обслуживание оборудования.
Вопросы
Что уточнить перед подбором
Как подобрать исполнение HC-M?
Нужны масса и габариты продукта, скорость и шаг подачи, условия мойки, доступное место, требуемая точность и способ отбраковки.
Можно ли ориентироваться на максимальную скорость из каталога?
Только как на верхнюю границу. Рабочую производительность подтверждают для конкретного продукта и требуемой точности.
Можно ли проверить продукт до заказа?
Да. Испытание образцов помогает подтвердить измеримость, повторяемость и подходящую механику транспортировки.
