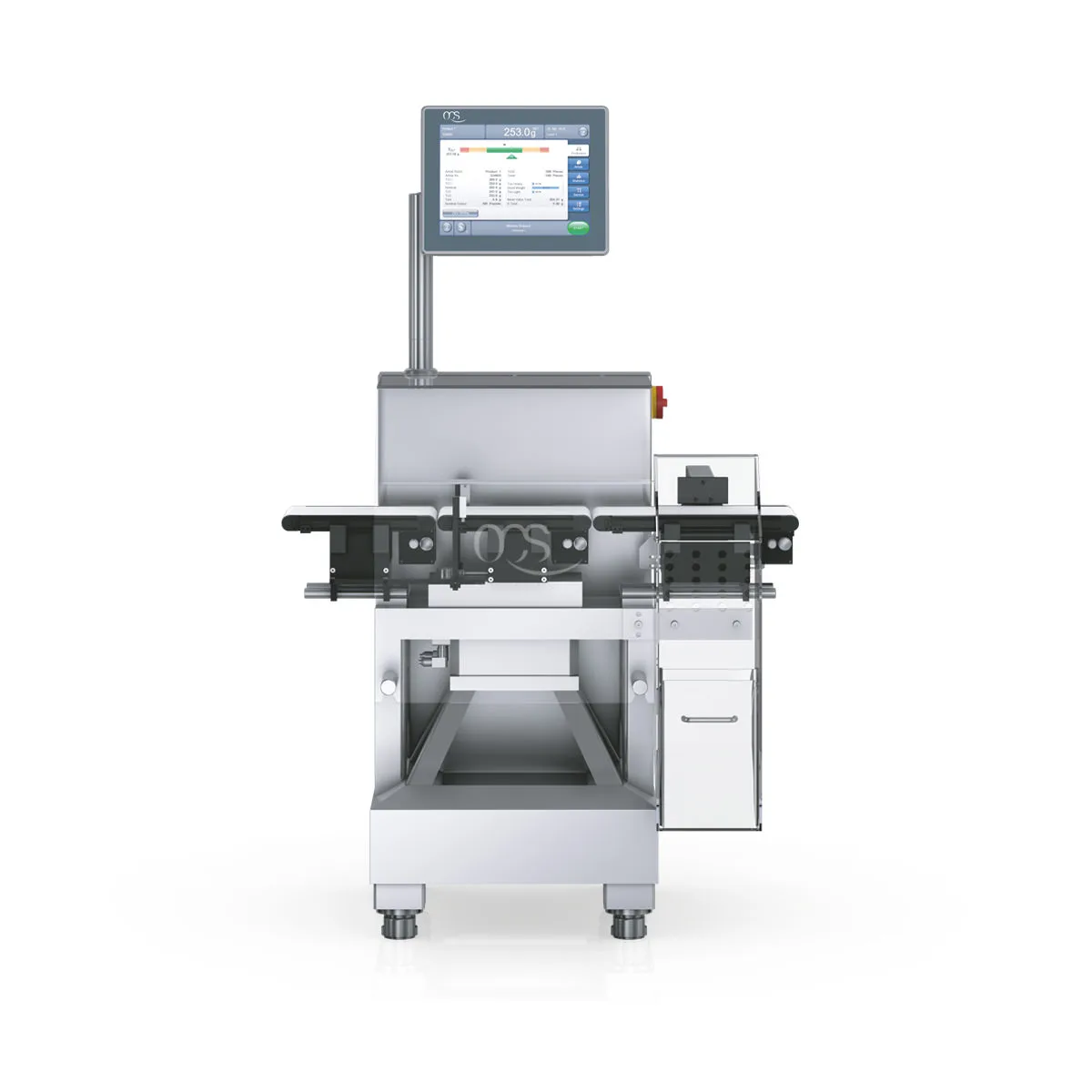

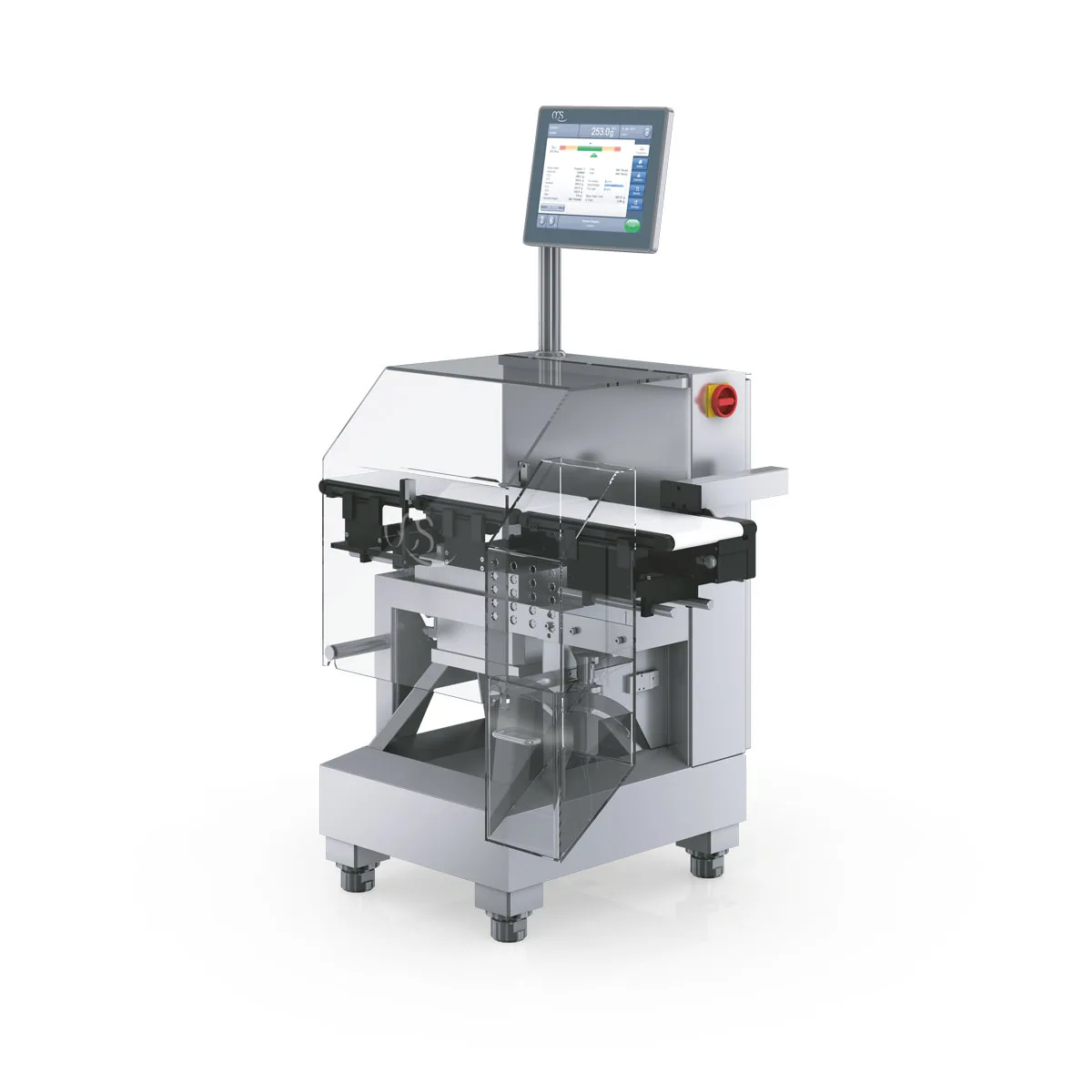

Чеквейер HC-A

Все весовые системы WIPOTEC-OCS используют промышленные весовые ячейки, работающие по принципу электромагнитной компенсации силы (EMFR).

Принцип действия EMFR основан на сочетании электрических и механических компонентов. Балансировочный механизм состоит из индикатора положения, контроллера и электромагнитного привода — катушки и постоянного магнита. По своей функциональности весовой датчик можно сравнить с простыми коромысловыми весами.

Когда на одну сторону коромысла помещают груз, противоположная сторона стремится выйти из магнитного поля. Индикатор положения фиксирует отклонение, после чего через катушку подаётся ток, необходимый для балансировки коромысла и сохранения его положения. Сила тока пропорциональна весу: измерение преобразуется в цифровой сигнал для дальнейшей обработки.

Решающее преимущество технологии — короткое время стабилизации веса, около 100 миллисекунд. По сравнению с традиционными тензодатчиками весовая ячейка EMFR значительно быстрее получает точный результат, поэтому подходит для высоких скоростей движения продукции.

В весовой ячейке EMFR нет изнашиваемых частей, что упрощает обслуживание. Точность взвешивания сохраняется при изменении влажности и температуры в помещении. Благодаря этому решения WIPOTEC-OCS на основе EMFR занимают технологически лидирующие позиции в сегменте высокоскоростного динамического взвешивания.

Если на полу в цехе имеются вибрации от другого оборудования, для модели HC-A доступна уникальная опция — система активной компенсации внешних воздействий для весовой ячейки.

Это запатентованная технология WIPOTEC-OCS: высокоскоростная весовая ячейка со встроенной активной компенсацией внешних помех.

Внутри специальной весовой ячейки находятся два измерительных устройства: одно взвешивает продукцию, второе регистрирует внешние воздействия. Затем программное обеспечение вычисляет точный вес продукта без влияния внешнего фактора, действующего на весы в момент взвешивания.

Активная компенсация вибрации подавляет воздействие колебаний пола и возможной вибрации самой машины на контрольные динамические весы.

Максимальное гашение колебаний составляет приблизительно фактор 100, то есть −40 дБ. Опция применяется при высокой скорости линии — от 300 шт./мин — или при очень сильных вибрациях пола.
