Устойчивая транспортировка цилиндрических продуктов
Контрольные динамические весы · Visiott

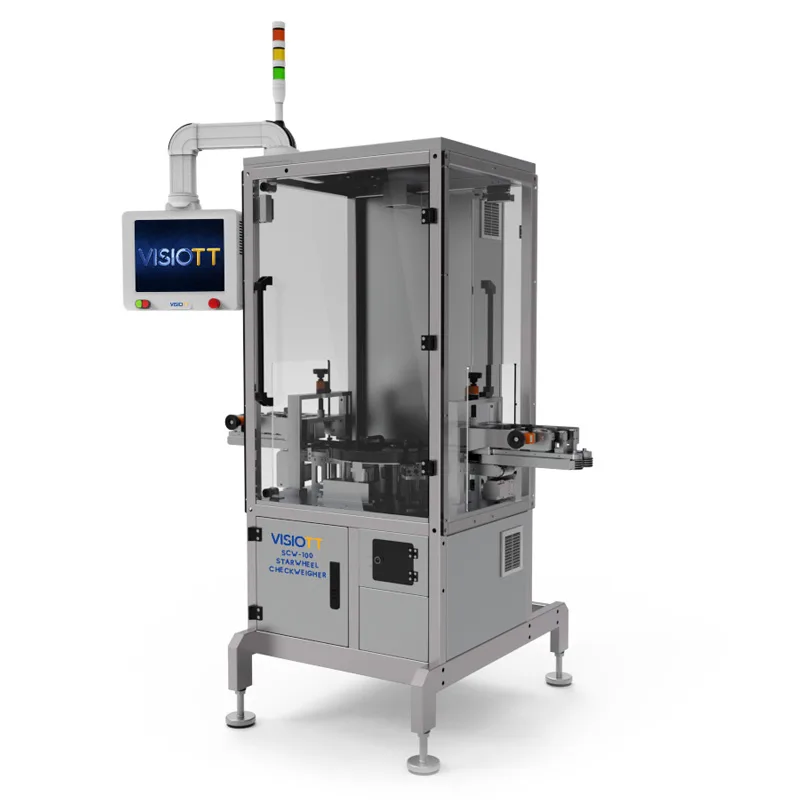

Звёздочный чеквейер SCW-100
Звёздочный чеквейер для динамического контроля массы цилиндрических продуктов — флаконов, бутылок и аэрозольных баллонов — с устойчивой передачей между боковыми ремнями и ротором.
- Продукт
- Цилиндрическая упаковка
- Подача
- Боковые ремни + звезда
- Скорость
- 100–250 шт./мин На странице производителя есть расхождение
- Отбраковка
- По продукту
Преимущества
Возможности системы
Сменная вращающаяся звезда под диаметр упаковки
Интеграция в существующую производственную линию
Закрытая зона для отбракованной продукции
Характеристики
Подтверждённые параметры
Точная конфигурация уточняется по опросному листу и продукту заказчика.
Модель SCW-100
| Производительность | 100 шт./мин в разделе преимуществ; 250 шт./мин в таблице параметров |
|---|---|
| Система отбраковки | Опционально под продукт |
| Соответствие требованиям | GMP, GAMP 5 и CFR 21 Часть 11 |
| Материал рамы | Нержавеющая сталь |
| Подача продукта | Боковые прижимные конвейеры |
| ИБП | Опционально |
| Wi-Fi | Опционально |
Контроль
Что выявляет оборудование
- Недовес и перевес
- Отсутствие вложения или ошибка комплектности
- Передача сигнала системе отбраковки
Результат
Что получает линия
- Контроль каждой единицы без остановки потока
- Автоматическое выявление продукта вне заданных пределов
- Сбор результатов для контроля стабильности процесса
Применение
Продукты и условия
- Стеклянные и пластиковые флаконы
- Бутылки и аэрозольные баллоны
Описание
Как работает контроль
SCW-100 удерживает цилиндрическую упаковку боковыми ремнями, передаёт её на вращающуюся звезду, выполняет контроль массы и возвращает продукт в поток либо направляет его на отбраковку. Ротор изготавливается под геометрию продукта. На официальной странице значения скорости расходятся, поэтому рабочий максимум подтверждается проектным расчётом.
Точность
Как читать показатель 3σ
Опубликованные максимумы относятся к определённым исполнениям и условиям измерения.
Фактические точность и производительность зависят от массы, размеров, устойчивости и шага продукта, скорости линии, вибрации и сопряжения конвейеров.
Отображаемое значение, поверочное деление и динамическая повторяемость — разные характеристики; проектные показатели подтверждаются на образцах.
Поставка и сервис
Поддержка OS-Tech
- Подбор конфигурации по продукту и линии
- Испытание образцов и согласование достижимых параметров
- Монтаж, пусконаладка и обучение
- Гарантийное и плановое сервисное обслуживание
Подбор
Что потребуется для расчёта
- Минимальная, номинальная и максимальная масса
- Размеры, форма и устойчивость продукта
- Скорость линии и шаг между продуктами
- Условия мойки и требуемая степень защиты
- Доступное место, высота конвейера и направление движения
- Требуемая отбраковка, интерфейсы и формат данных
Медиа
Фото и видео оборудования
Выберите материал в ленте предпросмотра.
Материалы
Документы и связанные материалы
- XLSОпросный лист для фармацевтических производствСкачать Опросный лист для фармацевтических производств
- WEBОфициальная страница VISIOTTПерейти к материалу Официальная страница VISIOTT
- WEBСервисное обслуживаниеПерейти к материалу Сервисное обслуживание
Монтаж, диагностика и обслуживание оборудования.
Вопросы
Что уточнить перед подбором
Какая максимальная скорость SCW-100?
Официальная страница содержит два значения — 100 и 250 шт./мин. Рабочую скорость необходимо подтвердить для конкретной упаковки и требуемой точности.
Можно ли использовать одну звезду для разных флаконов?
Ротор подбирается под геометрию продукта. Для заметно отличающихся диаметров и форм могут потребоваться сменные комплекты.
Как выбирается отбраковка?
Механизм и зона накопления согласуются по устойчивости, материалу и скорости продукта.
